Máquinas para Fundição Sob Pressão

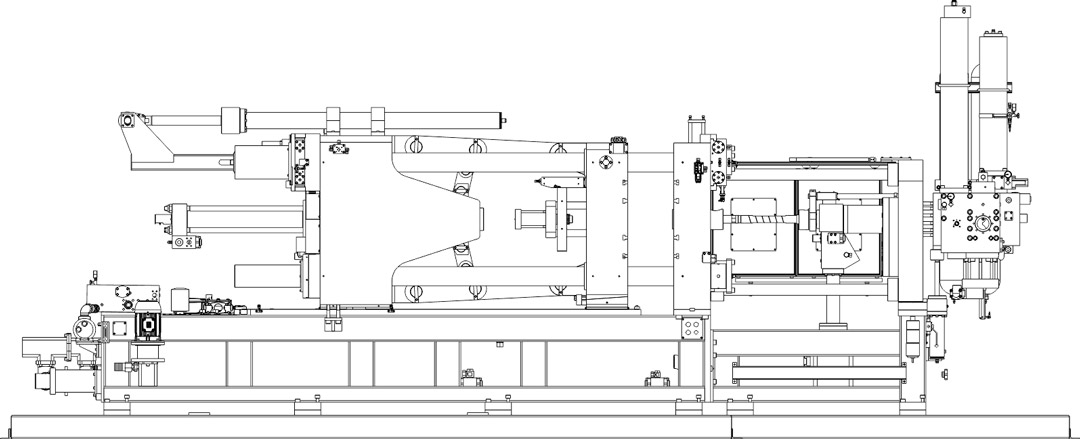

Máquina para Fundição sob Pressão

Testadas e aprovadas no fornecimento de peças para as maiores montadoras do mundo, além da melhor relação custo benefício e uma alta capacidade de produção, nossas injetoras estão completamente adequadas aos exigentes padrões de qualidade e segurança da União Européia e demais normas vigentes no Brasil.

Principais benefícios:

Fabricação nacional
Incentivo do Finame
Eficiência energética
Flexibilidade de adequação
Qualidade européia
Estrutura robusta
Melhor relação: Custo x Benefício
Assistência técnica do fabricante
Confiança na repetibilidade
Garantia de fábrica: 12 meses

Technical data		PT 220	PT 320	PT 420	PT 560	PT 750	PT 1000	PT 1200	PT 1400	PT 1600	PT 2000	PT 2200	PT 2500	PT 3000
Injection force	kN	250	320	470	590	720	910	1000	1180	1180	1500	1500	1700	2100
Locking force	kN	2200	3200	4200	5600	7500	10000	12000	14000	16000	20000	22000	27500	33000
Ejection force	kN	110	145	225	350	390	480	490	600	600	600	650	700	900
Ejection stroke	mm	100	150	160	170	185	205	230	245	260	260	300	300	320
Moving plate stroke	mm	450	570	650	760	850	950	1070	1200	1200	1450	1500	1500	1600
Maximum die height	mm	600	650	750	820	900	1000	1100	1200	1400	1600	1600	1700	1800
Minimum die height	mm	200	200	250	350	400	450	450	450	550	700	700	750	800
Casting cycle (DRY) DIN 24480	n/13	12	11	9	7	6	5,5	4,5	3,5	3	2,5	2,5	2,5	2
Maximum shot weight (Al)	Kg	2,8	5,2	7,8	10,2	13,7	22	23,5	27	29	38	45	52	71
Maximum projected area with a pressure on metal of 400BAR	cm3	625	875	1150	1525	1935	2500	3125	3375	4000	5000	5500	7000	7500
Platen dimensions	mm	800x 800	940x 940	1050x 1050	1160x 1160	1360x 1360	1455x 1455	1600x 1600	1800x 1800	1900x 1900	2100x 2100	2200x 2200	2300x 2300	2600x 2600
Distance between tie-bars	mm	500x 500	580x 580	660x 660	720x 720	860x 860	910x 910	1030x 1030	1100x 1100	1200x 1200	1350x 1350	1400x 1400	1450x 1450	1600x 1600
Tie bars diameter	mm	100	120	135	145	170	200	210	230	255	280	300	310	340
Motor rating	kW	18,5	22	30	37	2x22	2x30	2x30	2x37	2x45	2x55	2x55	2x55	4x45
Overall dimensions	m	4,8x 2,1x 2,2	6,0x 2,1x 2,3	6x4x 2,3x 2,3	7,6x 2,3x 2,3	8,1x 2,7x 3,2	9,0x 2,8x 3,8	9,5x 2,8x 4,3	12,0x 3,0x 4,3	13,0x 3,1x 4,3	14,0x 3,3x 4,8	14,0x 3,4x 4,8	15,0x 3,5x 4,8	15,8x 3,8x 4,8
Machine weight	TN	11	14,5	18	22	32	55	60	80	95	160	170	185	250

MAIS COMPACTA

Base da máquina reduzida

MELHOR CUSTO BENEFÍCIO

Fechamento com duas placas: Fixa e móvel

MENOR PESO

Novo design possibilitou um equipamento mais leve

CICLO OTIMIZADO

Sistema de duas placas

REDUÇAO EM MANUTENÇÃO

Componentes de 1ª linha e mecânica robusta

SETUP OTIMIZADO

Melhora no fechamento e paralelismo do molde

Datos Técnicos Technical data / Datos tecnicos		PT 220	PT 320	PT 420	PT 560	PT 750
Fuerza de inyección Injection force Força de injeção	KN	250	320	470	590	720
Fuerza de cierre Locking force Força de fechamento	KN	2200	3200	4200	5600	7500
Fuerza extracción central Ejection force Força de ejeção	KN	110	145	225	350	390
Carrera extracción central Ejection stroke Carreira de ejeção	mm	100	150	160	170	185
Carrera plato móvel Moving plate stroke Carreira do prato móvel	mm	450	570	650	760	850
Altura máxima de moldes Maximum die height Altura máxima do molde	mm	600	650	750	820	900
Altura mínima de moldes Minimum die height Altura mínima do molde	mm	200	200	250	350	400
Ciclos en vacío s.DIN 24480 Castin cycle (DRY) DIN 24480 Ciclos no vazio DIN 24480	n/1'	12	11	9	7	6
Peso máximo colada Maximum shot weight(AL) Peso máximo do tiro	KG	2,8	5,2	7,8	10,2	13,7
Super. max. moldable sobre el metal de 400 BAR Max. Projected area with a pressure on metal of 400 BAR Super. Máxima (400 BAR)	cm²	625	875	1150	1525	1935
Dimensiones de los platos Platen dimensions Dimensão dos pratos	mm	800x800	940x940	1050x1050	1160x1160	1360x1360
Dimensiones entre columnas Distance between tie-bars Distância entre colunas	mm	500x500	580x580	660x660	720x720	860x860
Diámetro de las columnas Tie-bars diameter Diâmetro colunas	mm	100	120	135	145	170
Potencia motor Motor rating Potência do motor	KW	18,5	22	30	37	2x22
Largo x alto x ancho Overall dimensions Comprimento x altura x ampl.	m	4,8 x 2,1 x 2,2	6,0 x 2,4 x 2,3	6,4 x 2,5 x 2,3	7,6 x 3,2 x 3,2	8,1 x 3,2 x 3,2
Peso de la máquina Weight of machine Peso da máquina	TN	11	14,5	18	22	32

Máquinas para Fundição Sob Pressão

MAIS COMPACTA

MELHOR CUSTO BENEFÍCIO

MENOR PESO

CICLO OTIMIZADO

REDUÇAO EM MANUTENÇÃO

SETUP OTIMIZADO

Acesso o botão abaixo para visualizar outros maquinários ou serviços da ZK.
